Böme — Série F
Vannes d'équilibrage pour centres de données
Refroidissement liquide précis et efficace, serveur par serveur.
Böme — Série F
Le contexte
Des centres de données toujours plus puissants, des systèmes de refroidissement toujours plus critiques.
Avec l'augmentation constante de la demande en puissance de calcul et l'essor de l'IA, les centres de données deviennent de plus en plus importants, puissants et énergivores. Parallèlement, le besoin de systèmes de refroidissement efficaces ne cesse de croître, capables de dissiper avec précision et efficacité la chaleur générée par les serveurs.
Les principales technologies de refroidissement liquide sont le direct-to-chip et l'immersion cooling. Dans les systèmes direct-to-chip, les circuits reliés aux plaques froides individuelles extraient directement la chaleur des CPU et des GPU. Un élément essentiel de ces systèmes est de garantir un équilibrage hydraulique correct : sans équilibrage, des points chauds peuvent apparaître, entraînant une baisse des performances.
Ce que fait la série F
La série F de Böme permet l'équilibrage de ces systèmes de refroidissement de manière sûre et précise.

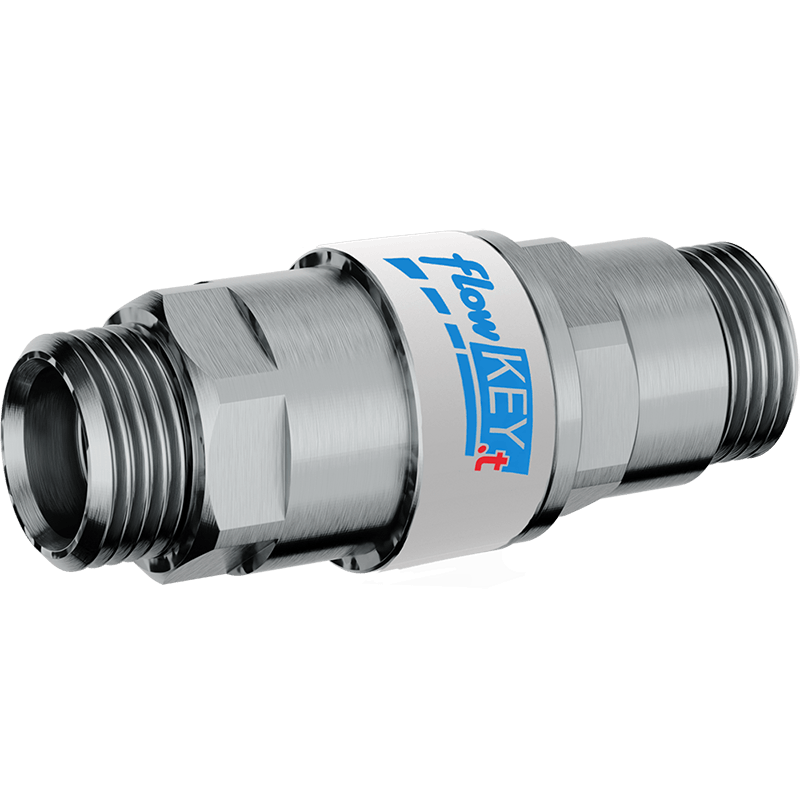

Vanne thermostatique d'équilibrage
La vanne F10 régule automatiquement et en continu le débit du fluide de refroidissement en fonction de sa température, mesurée avec une grande précision, afin de maintenir l'unité associée à sa température de conception optimale.
Particulièrement adaptée aux circuits soumis à des charges thermiques variables, la F10 peut être installée en sortie de chaque plaque froide ou de chaque rack. Le débit est ainsi modulé directement au niveau de chaque serveur ou rack, garantissant un débit optimal en fonction des besoins réels de refroidissement.
Cliquez pour agrandir
Schéma d'application
Fig. 1 — Équilibrage avec une vanne F10 installée en sortie de chaque plaque froide/rack
Voir le PDF (F10)

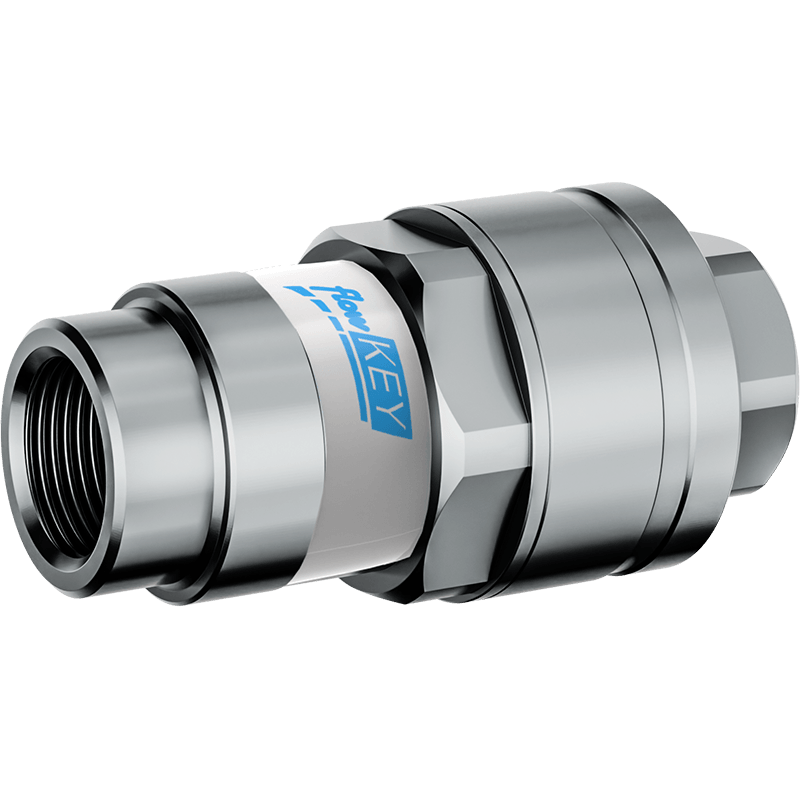

Vanne d'équilibrage dynamique
La vanne F40 garantit le maintien du débit de conception indépendamment de la pression d'alimentation, de la position des terminaux ou de l'éventuelle mise hors service de certaines branches pour maintenance ou remplacement.
Particulièrement adaptée aux circuits à charges thermiques constantes ou utilisée en complément de la F10, la F40 est installée à l'entrée de chaque plaque froide ou de chaque rack, garantissant un apport d'eau constant et uniforme sur chaque branche.
Cliquez pour agrandir
Schéma d'application
Fig. 2 — Équilibrage avec une vanne F40 installée à l'entrée de chaque rack/ligne
Voir le PDF (F40)

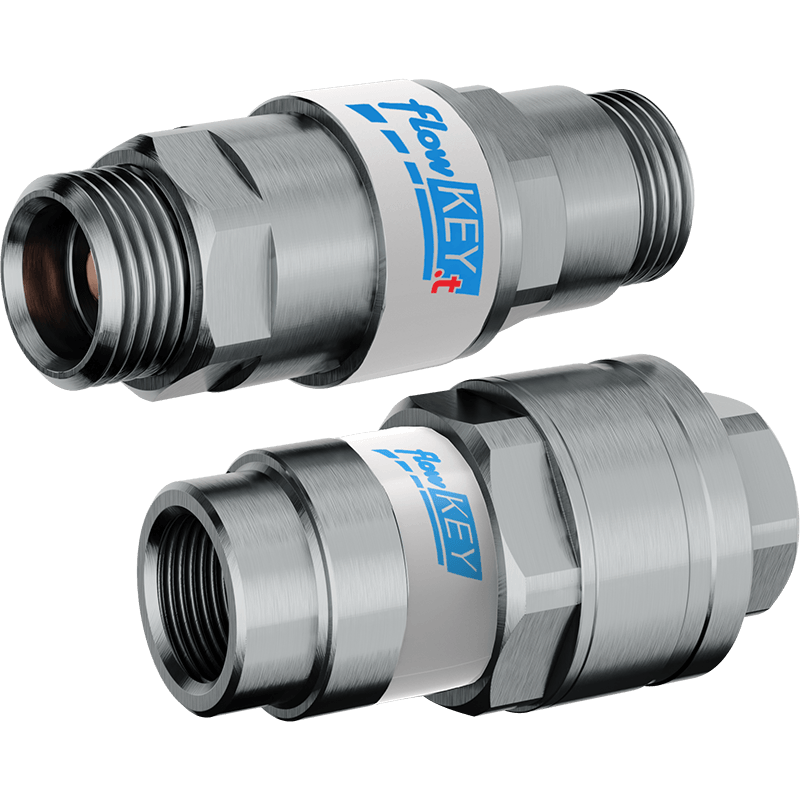

L'équilibrage complet : F10 et F40 ensemble.
Lorsque les deux vannes fonctionnent en combinaison, la F40 est installée à l'entrée du rack ou de la ligne afin d'équilibrer les racks présents sur la ligne ou les différentes lignes du système, tandis que la F10 agit sur chaque branche individuelle grâce à une régulation thermostatique en temps réel.
Le résultat est un système de refroidissement entièrement équilibré, précis et autonome : chaque serveur reçoit exactement le débit dont il a besoin, à tout moment.
Cliquez pour agrandir
Schéma d'application
Fig. 3 — Système équilibré avec F40 en amont et F10 sur chaque branche
